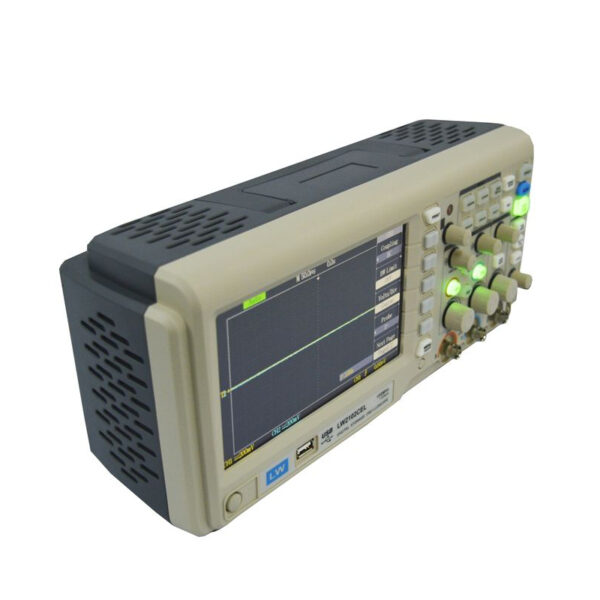

| الطراز | LW-2102L | ||||||
| أخذ العينات | |||||||
| نوع أخذ العينات | أخذ العينات في الوقت الحقيقي | أخذ العينات المكافئة | |||||
| معدل أخذ العينات | 1 جيجابت/ثانية | 50 جرام/ثانية | |||||
| طريقة الاختبار ： طريقة الاختبار | الوقت الحقيقي | المكافئ | |||||
| متوسط القيمة | بعد أن تكون جميع القنوات قد أجرت عملية أخذ العينات N مرات، يمكن تحديد العدد بين 2:4:8:16:32:64:128 و256. | ||||||
| المدخلات | |||||||
| اقتران المدخلات | اقتران المدخلات | ||||||
| معاوقة الإدخال | معاوقة الإدخال | ||||||
| إعداد نسبة توهين المسبار | إعداد نسبة توهين المسبار | ||||||
| الحد الأقصى لجهد الدخل الأقصى | الحد الأقصى لجهد الدخل الأقصى | ||||||
| التأخير الزمني بين القنوات （نموذجي） | التأخير الزمني بين القنوات （نموذجي） | ||||||
| المستوى | |||||||
| استيفاء الشكل الموجي | سين(س)/س | ||||||
| طول السجل | 2 × 600 ألف نقطة أخذ عينات 2 × 600 ألف | ||||||
| عمق التخزين | قناة الإشارة 25 ك، والقناة المزدوجة 12.5 ك | ||||||
| نطاق المسح الضوئي （s/div） | 2ns/div-50s/div Follow 1-2-5 step | ||||||
| دقة معدل العينة وزمن التأخير | ± 50 جزء في المليون ± 1 مللي ثانية ± 1 مللي ثانية ± 1 مللي ثانية | ||||||
| الفاصل الزمني (△T) يقيس الدقة (النطاق الترددي الكامل) | الوحيد ± ± 1 زمن الفاصل الزمني لأخذ العينات + 100 جزء من المليون × القراءة + 0.6 نانو ثانية ＞ 16 متوسط القيمة ＞ ± ± 1 زمن الفاصل الزمني لأخذ العينات + 100 جزء من المليون × القراءة + 0.4 نانو ثانية | ||||||
| عمودي | |||||||
| المحول الرقمي التناظري (A/D) | دقة 8 بت مع أخذ عينات متزامنة لقناتين | ||||||
| نطاق معامل الانحراف (V/ديف) | 1م فولت/ديف ~ 20 فولت/ديف （في مدخل BNC) | ||||||
| نطاق الإزاحة | ≥ ± 10 ديس | ||||||
| المزيد من المعنى | 100 ميجاهرتز، 80 ميجاهرتز، 60 ميجاهرتز، 40 ميجاهرتز | ||||||
| عرض نطاق ترددي واحد | 100 ميجاهرتز، 80 ميجاهرتز، 60 ميجاهرتز، 40 ميجاهرتز | ||||||
| (نموذجي) تحديد عرض النطاق الترددي الاختياري | 20 ميجا هرتز | ||||||
| استجابة التردد المنخفض (اقتران التيار المتردد، -3 ديسيبل) | ≤10 هرتز (في BNC) | ||||||
| زمن الارتفاع (نموذجي في BNC) | 3.5 نانو ثانية على التوالي في عرض النطاق الترددي أو أقل (100 ميجاهرتز، 60 ميجاهرتز، 40 ميجاهرتز) | ||||||
| دقة مكاسب التيار المستمر (عن طريق اعتماد وضع أخذ العينات أو وضع أخذ العينات لمتوسط القيمة) | ±5% إذا كانت الحساسية الرأسية 1mV/div أو 2mV/div; ± 4% إذا كانت الحساسية الرأسية 5mV/div; ± 3% إذا كانت الحساسية الرأسية من 10mV/div إلى 20V/div; | ||||||
| دقة قياس التيار المستمر (باعتماد متوسط وضع أخذ العينات) | إذا كانت الإزاحة الرأسية 0 و N≥16: ±(5% × القراءة + 0.1 شبكة + 1mV) باختيار 1mV/div أو 2mV/div; ±(4% × القراءة + 0.1 شبكة + 1mV) باختيار 5mV/div; ±(3% × القراءة + 0.1 شبكة + 1mV) باختيار 10mV/div إلى 20V/div; إذا كانت الإزاحة الرأسية ليست 0 و N≥16: ±u12304X (3%×(القراءة + قراءة الإزاحة الرأسية) + (1%×الإزاحة الرأسية قراءة الإزاحة) + 0.2 ديف; لإضافة 2 مللي فولت/ديف عند الضبط من 5 مللي فولت/ديف إلى 200 مللي فولت/ديف: لإضافة مجموعة بمقدار 50 مللي فولت/ديف عند الضبط من 200 مللي فولت/ديف إلى 20 مللي فولت/ديف; | ||||||
| دقة قياس الجهد الفرق (△V) (من خلال اعتماد أخذ العينات نمط متوسط القيمة) | فرق الجهد بين أي نقطتين على شكل الموجة بعد بحساب متوسط القيمة لما لا يقل عن 16 شكلًا موجيًا ملتقطًا تحت نفس الإعداد والظروف البيئية: ±(3%×قراءة + 0.05 ديفيس | ||||||
| الزناد | |||||||
| حساسية الزناد | المشغّل الداخلي ： ≤1 التقسيم الخارجي ： 0.2 فولت | ||||||
| نطاق مستوى الزناد | مركز الشاشة البعيدة ±8ديف | ||||||
| (النموذجي) دقة مستوى الزناد للإشارة التي وقت الصعود أو وقت النزول لا يقل عن 20 نانو ثانية | ± ± （0.3 ديف × فولت/ديف） (في نطاق ± 4 ديف من مركز الشاشة) | ||||||
| قدرة ما قبل التشغيل المسبق | وضع عادي/وضع المسح الضوئي، الزناد المسبق/التأخير مع عمق الزناد المسبق القابل للتعديل | ||||||
| نطاق التثبيط | 100 ثانية - 1.5 ثانية | ||||||
| (نموذجي) تم ضبط المستوى على 50% | التشغيل إذا كان تردد إشارة الدخل لا يقل عن 50 هرتز | ||||||
| مشغل الحافة | |||||||
| نوع الحافة | الصعود والهبوط والصعود والهبوط والصعود والهبوط | ||||||
| مشغل عرض النبض | |||||||
| وضع الزناد | أن يكون أكثر من أو أقل من أو مكافئًا لعرض النبض الموجب/السالب أو مكافئًا له; | ||||||
| نطاق عرض النبض | 20 ثانية إلى 10 ثوانٍ | ||||||
| الزناد البديل | |||||||
| مشغل CH1 | الحافة، عرض النبضة | ||||||
| مشغل CH2trigger | الحافة، عرض النبضة | ||||||
| القياس | |||||||
| المؤشر | الوضع اليدوي | فرق الجهد (△V) بين المؤشرين؛ فرق الوقت (△T) بين المؤشرين؛ مقلوب △T (1/△T) | |||||
| وضع التتبع | جهد ووقت نقطة شكل الموجة | ||||||
| وضع القياس التلقائي | يُسمح بعرض المؤشر أثناء القياس التلقائي. | ||||||
| القياس التلقائي | قيمة الذروة، والسعة، والقيمة القصوى، والقيمة الدنيا، والقيمة العليا، والقيمة الدنيا، والقيمة العليا، والقيمة السفلى، والقيمة الوسطى، والقيمة الوسطى، ومتوسط القيمة، وجذر متوسط المربع، والتجاوز، وما قبل التجاوز، والتردد، والدورة، وزمن الارتفاع، وزمن الانخفاض، وعرض النبضة الموجب، وعرض النبضة السالب، ودورة العمل الموجبة، ودورة العمل السالبة، والتأخير | ||||||
| تحديد قياس المعلمة | ثلاثة أنواع | ||||||
| العملية الحسابية | +, -,×, ÷ | ||||||
| الشكل الموجي المخزن | داخليًا: 20 مجموعة من الشكل الموجي و20 نوعًا من الإعدادات USB ： 200 زوج من تخزين الشكل الموجي، 200 مجموعة من الواجهة | ||||||
| FFT | النافذة | هانينج، هامينج، بلاكمان هاريس، مستطيل | |||||
| نقطة أخذ العينات | 1024 نقطة | ||||||
| شخصية ليساجوس | فرق الطور | ± 3 درجات | |||||
| مقياس تردد الزناد | |||||||
| دقة القراءة | 6ديجيتال | ||||||
| حساسية الزناد | ≤30 فولت أمبير | ||||||
| (نموذجي) الدقة | ± 51 جزء في المليون (+1 كلمة واحدة) | ||||||
| العرض | |||||||
| نوع العرض | قطري بقطر 178 مم (7 بوصات) | ||||||
| دقة العرض | 800 (أفقيًا) × RGB×480 (رأسيًا) 800 (أفقيًا) × RGB×480 (رأسيًا) | ||||||
| لون العرض | اللون | ||||||
| منطقة عرض شكل الموجة | المستوى 12، 25 نقطة/ديف؛ 8 رأسيًا، 25 نقطة/ديف | ||||||
| التباين (نموذجي) | التكيف | ||||||
| (نموذجي) قوة الإضاءة الخلفية | 300 نيت | ||||||
| فئة لغة العرض | الصينية المبسطة والصينية التقليدية والإنجليزية والإسبانية والبرتغالية والفرنسية والصينية المبسطة والصينية التقليدية | ||||||
| وظائف الواجهة | |||||||
| التكوين القياسي | 1USB OTG 1USB OTG | ||||||
| الطاقة | |||||||
| جهد الطاقة | 100-240 فولت تيار متردد 100-240 فولت أمبير ， 45-440 هرتز ， CAT II | ||||||
| استهلاك الطاقة | أن يكون أقل من 30 فولت أمبير | ||||||
| فيوز | F1.6AL 250 فولت على لوحة الطاقة في الماكينة. | ||||||
| البيئة | |||||||
| نطاق درجة الحرارة | التشغيل ：0 ℃ ～+40 ℃ عدم التشغيل ：-20 ℃ ～+60 ℃ | ||||||
| طريقة التبريد | قوة المروحة للتبريد | ||||||
| نطاق الرطوبة | <+35℃：≤90%RH +35℃～+40℃：≤60%RH) | ||||||
| الارتفاع | التشغيل: أقل من 3,000 متر غير التشغيل: أقل من 15,000 متر | ||||||
| الأبعاد (العرض × العرض × الارتفاع × العمق) | 425 × 190 × 350 مم | ||||||
| الوزن | 8 كجم | ||||||
